| Kranich II |
|
 |
||||||||||||||
| Haube | ||||||||||||||||
|

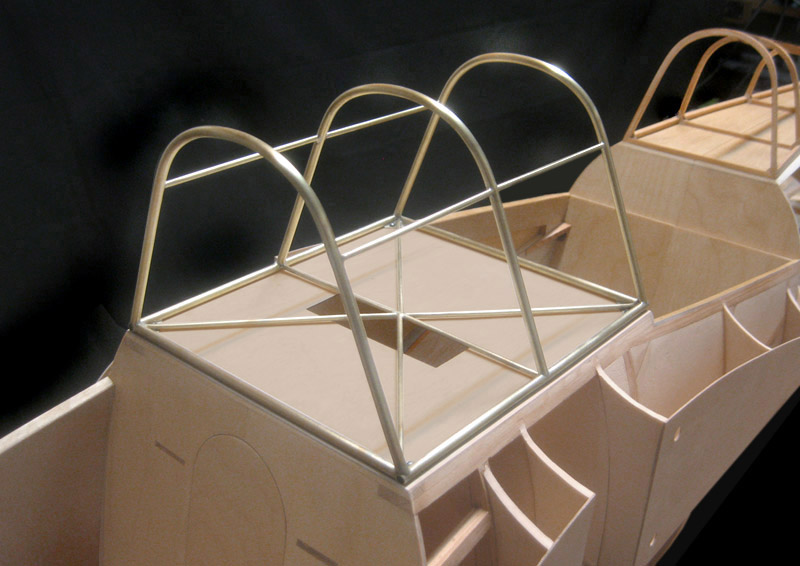

Jetzt erhält der
Kranich sein typisches Gesicht. Für die "Gewächshaushaube" kommen
Messingrohre von 5- und 3mm Durchmesser zur Verwendung. Die Verbindungen
werden hart gelötet. Das Bild zeigt den mittleren, feststehenden Teil der
Haube. Die Sichtöffnung erleichtert die Kontrolle beim Einführen des oberen Flächenbolzens. Die Rohre werden später noch lackiert. |
||
 |
||

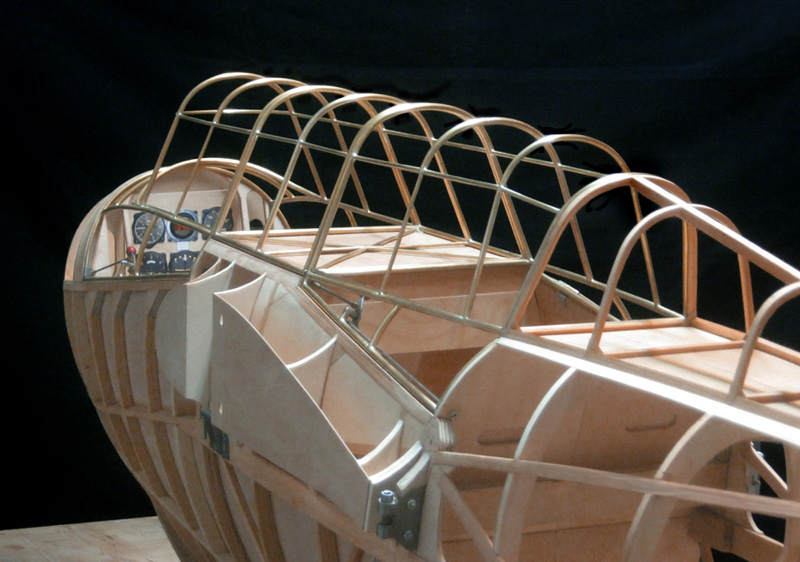

| Haubengerüst / Mittelteil | ||
 |
||

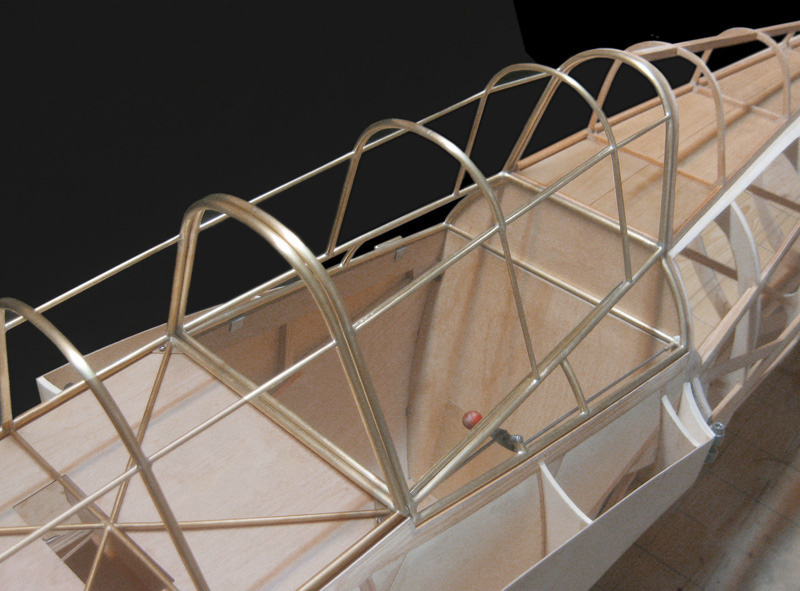

| Haubengerüst / vorderer Einstieg | ||
 |
||

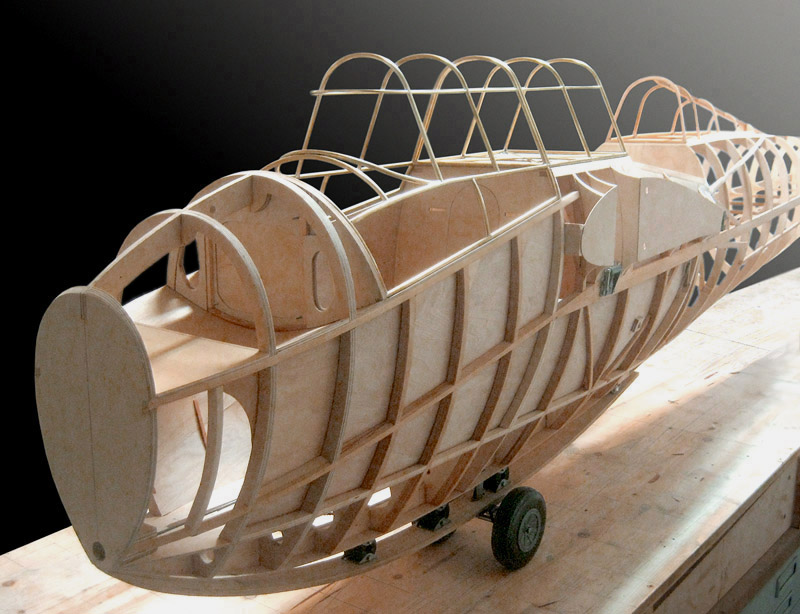

| Ansicht | ||
 |
||

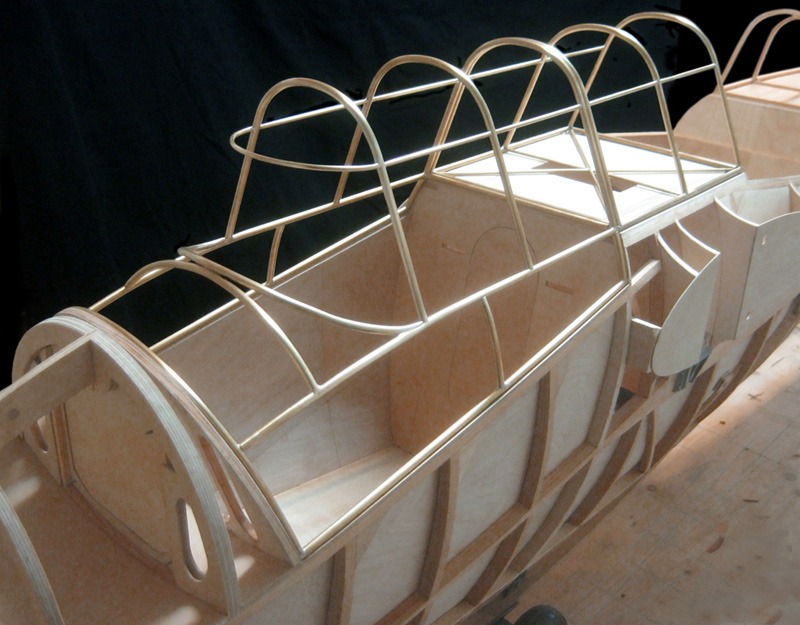

| Haubengerüst / hinterer Einstieg | ||
 |
||
| Ansicht | ||
 |

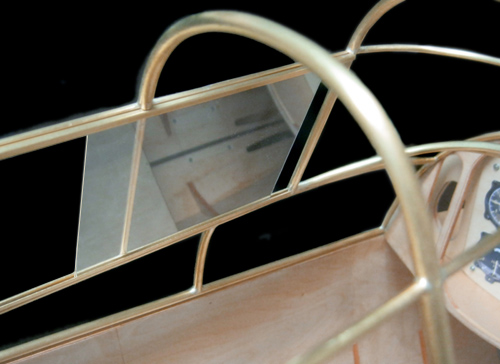

Schiebefenster Die Scheibe läuft in U-Profilen aus Messing |
|
 |
 |
|

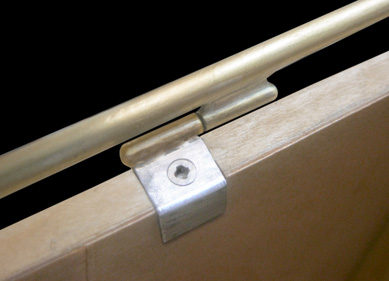

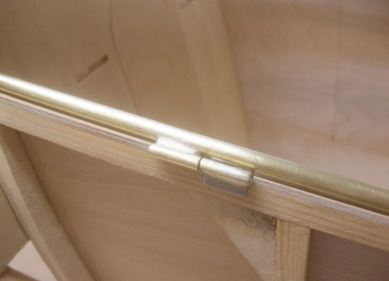

| Haubenscharniere | ||
 |
 |
|
|

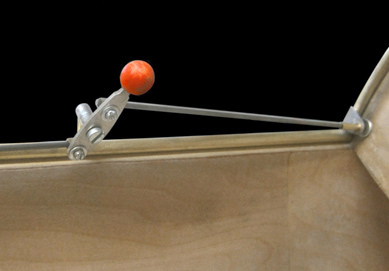

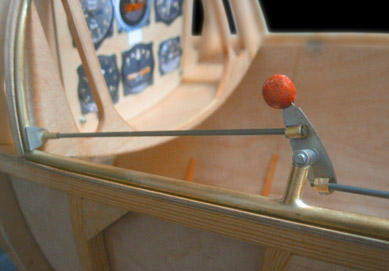

Verriegelung der
Haube Die Gelenke der Stangen sind aus Lüsterklemmen gefertigt. In den Stangen befinden sich kleine Sicken, in welche die Schrauben greifen. Diese sind so abgelängt, dass obwohl stramm angezogen die Gelenke beweglich bleiben. |
||
 |

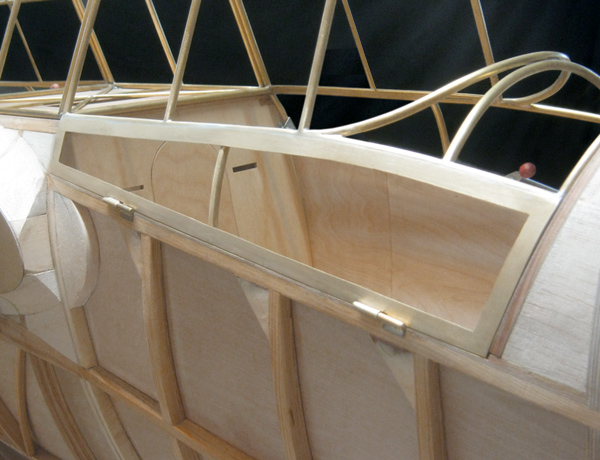

Blechauflage Messing 0,3mm, weich aufgelötet. Sie dient dazu,eine Klebefläche für die Sperrholz-Verschalung zu schaffen. |
|
 |
