Ruder

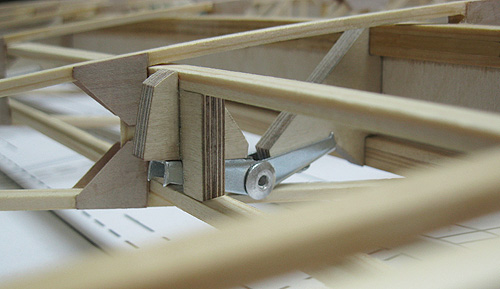

Ruderscharnier   Querruder mit "Frise-Nase"

Hierbei liegt der Drehpunkt an der unteren Peripherie. Zur Verwendung kommen meine bewährten Scharniere aus modifizierten Klapp-Dübeln, die diesmal mit den Lagerböcken verschraubt werden.

Nach Fertigstellung des Querruderholms, werden nun die Nasenrippen nach und nach eingefügt und die Flügelrippen abgetrennt.

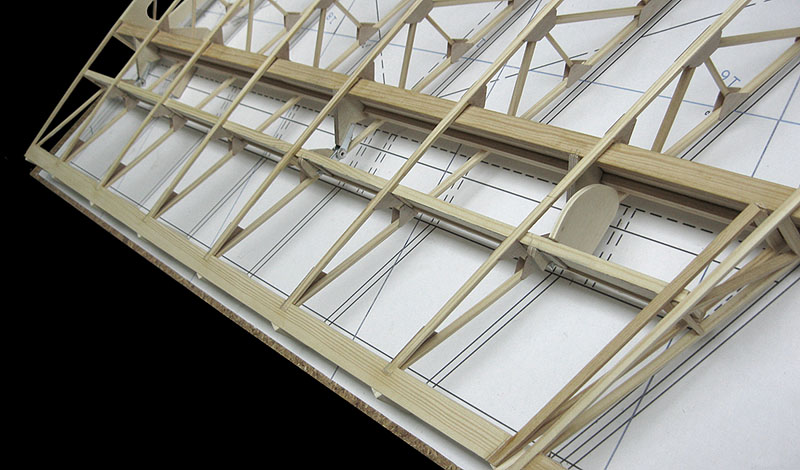

Halbfertiges Querruder

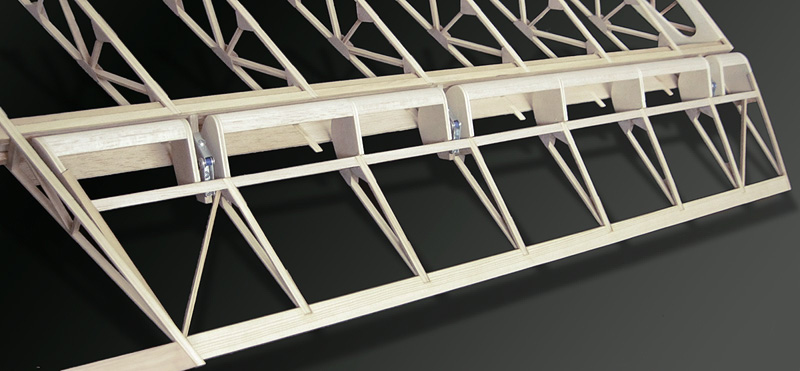

Querruder rohbaufertig
Flügel- und Querruderholm wurden bis an die Rippenkontur aufgefüttert. Für die Versteifung der späteren Spaltabdeckung wurde ein Unterbau aus Balsaholz erstellt.
Querruder von unten
