Sonstige Details

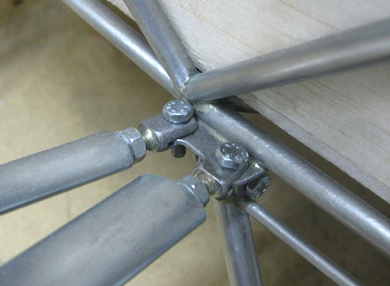

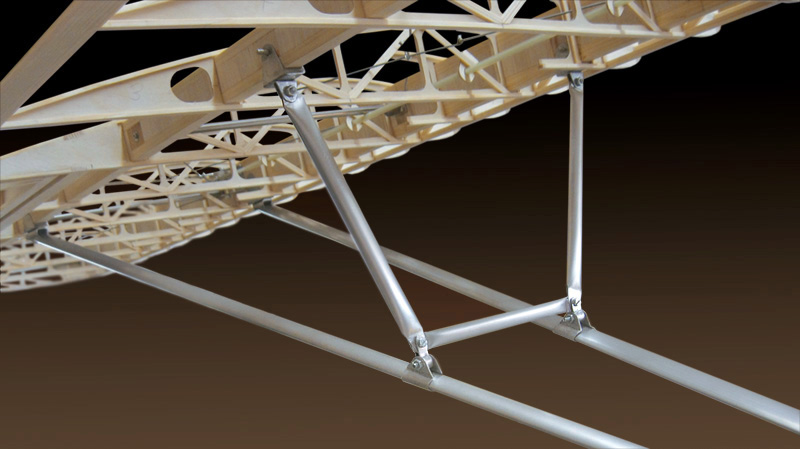

Flügelstreben
Flügelstreben

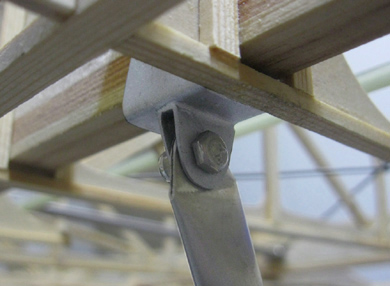

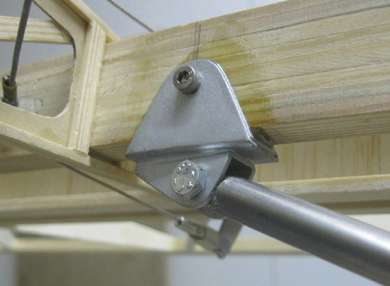

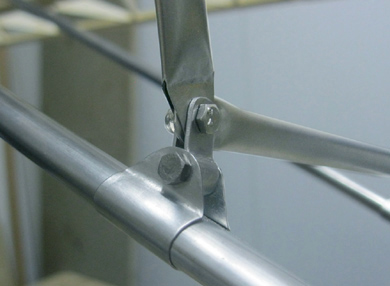

Beschläge Flügelstreben

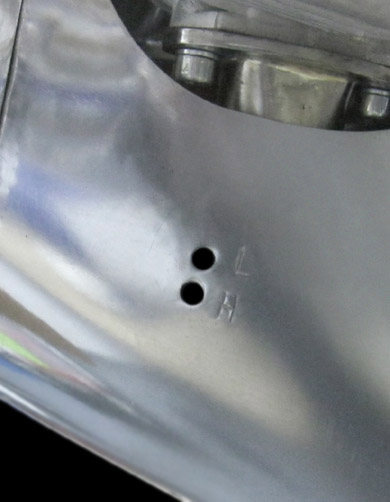

Öffnungen für die Vergasereinstellung   Öffnungen für die Vergasereinstellung

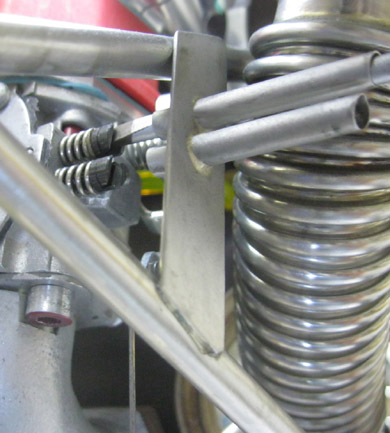

Im Innern der Cowling befinden sich zwei Röhrchen, die den Schraubenzieher zu den Einstellschrauben führen.
Einstellhilfe Vergaser

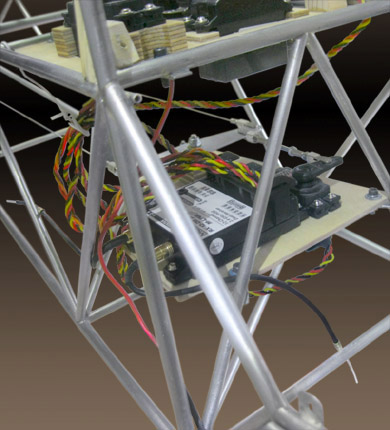

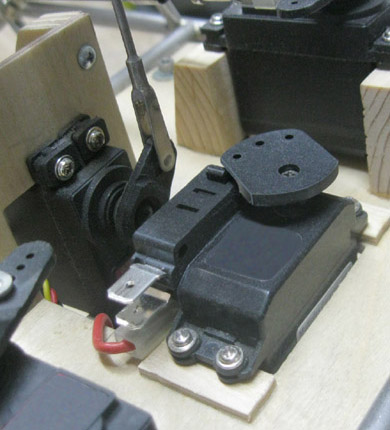

RC - Schalter für die Zündung   PLatzierung des Empfängers
RC - Schalter für die Zündung   Platzierung des Empfängers

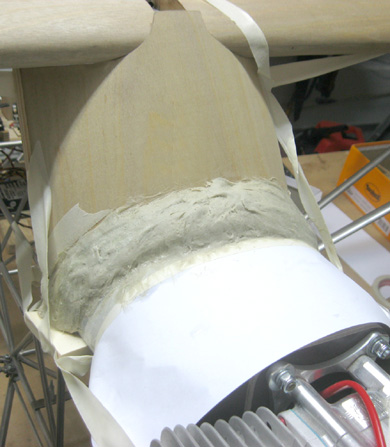

Abformung Windschutzscheibe   Form
Abformung Windschutzscheibe
Zu diesem Zweck wurde ein Dummy aus 0,4mm Sperrholz erstellt. Die Abformung erfolgt mit Polyester-Glasfaser-Spachtel.

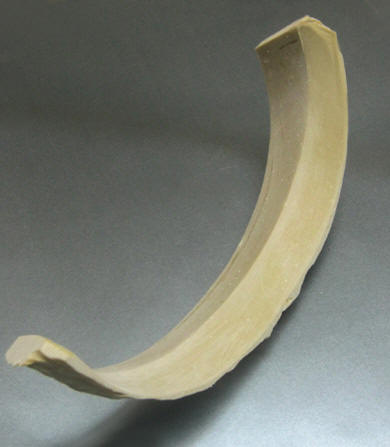

  Form
Sie dient zum Dengeln des Aluminiumprofils für die Scheibenbefestigung auf der Cowling.

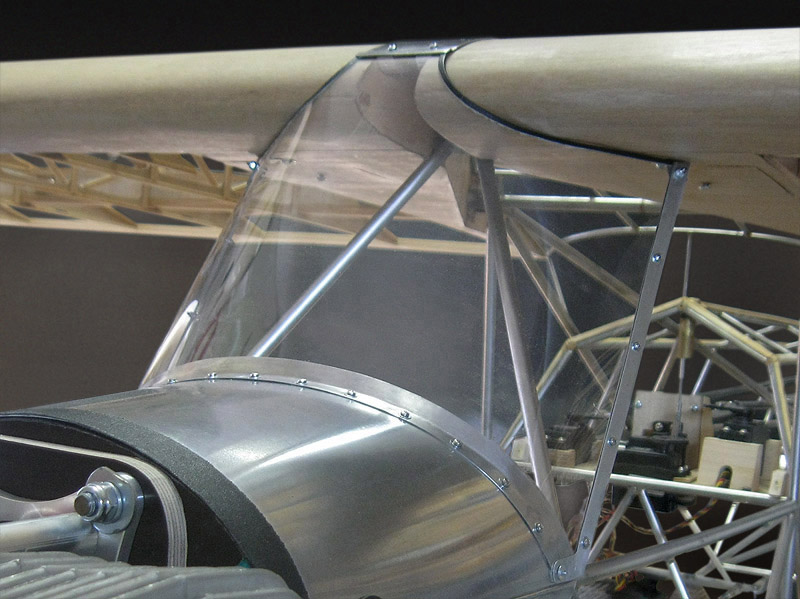

Windschutzscheibe
Windschutzscheibe

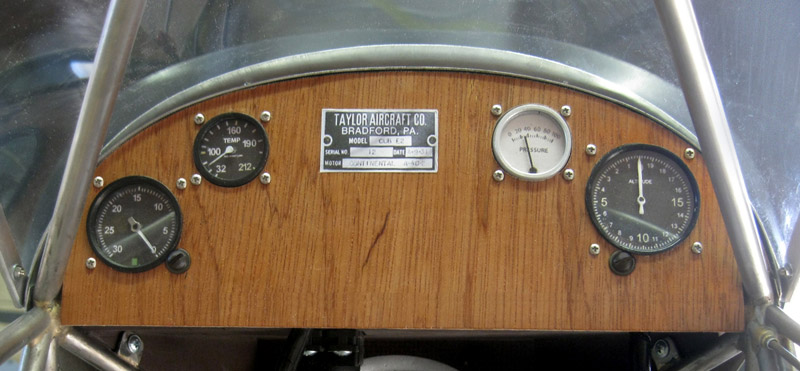

Instrumentenpanel
Instrumentenbrett
Kabelführung zum rechten Querruderservo   Kabelführung zum linken Querruderservo

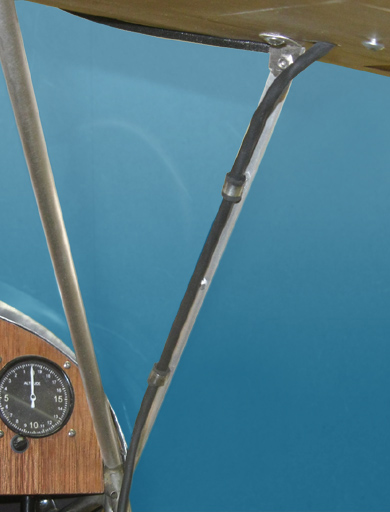

Kabelführung zum rechten Querruderservo
Beim Original sind dies die Benzinleitungen.

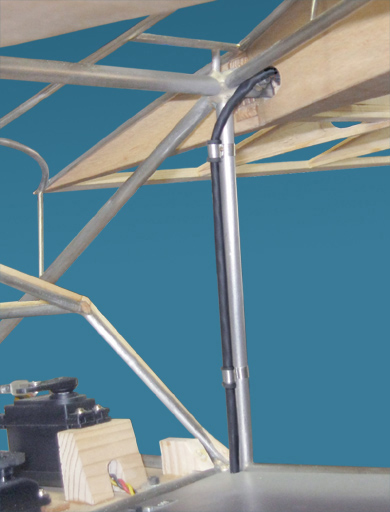

  Kabelführung zum linken Querruderservo
Hinter der Rippe befindet sich die Steckverbindung des Kabels.

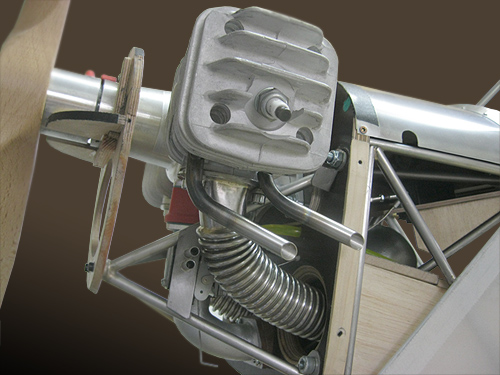

Attrappe Auspuff   Attrappe Auspuff
Die Rohre sind mit Flanschen am Krümmer befestigt.

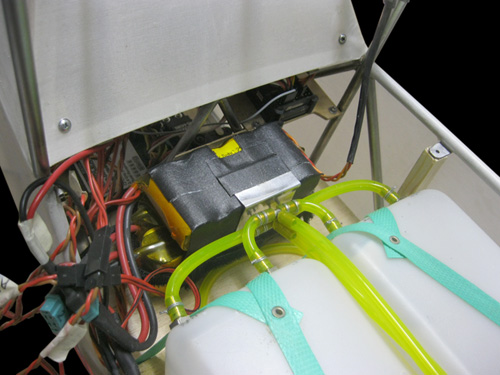

Platzierung derAkkus   Platzierung der Akkus
2x5 Zellen für den Empfänger und 1x4 Zellen für die Zündung.
