RC-Komponenten |
|
 |
|||||||||||
|
Ansteuerungen |
||||||||||||||
 |
||
|
Servos für

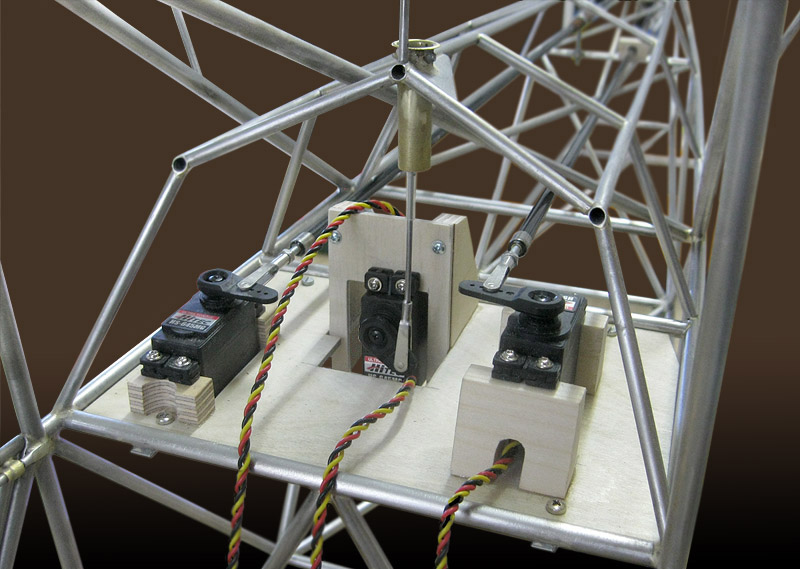

Höhenruder, Trimmung und Schleppkupplung Die Stangen für die Ansteuerung der Ruder sind aus 6mm Kohlefaserrohren und laufen in der Mitte ihrer Länge durch eine Führung. |
||
 |
||
|
Service - Deckel und Schalter Der Deckel besteht aus Haubenfolie (0,75mm). Er wurde mit versiegeltem Bespanngewebe und Sprühkleber kaschiert. Davor befinden sich die beiden Schalter für die Stromversorgung und einer für die Zündung. Der Zündschalter ist mit einem Mikroschalter, welcher von einem Servo betätigt wird, in Reihe geschaltet. Die Zündung kann also auch mit dem Sender ausgeschaltet werden. |
||
 |

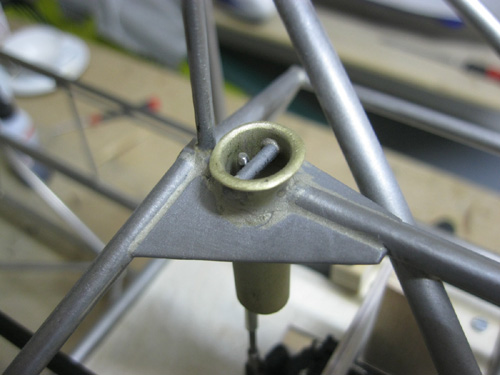

Schleppkupplung | |
 |
||

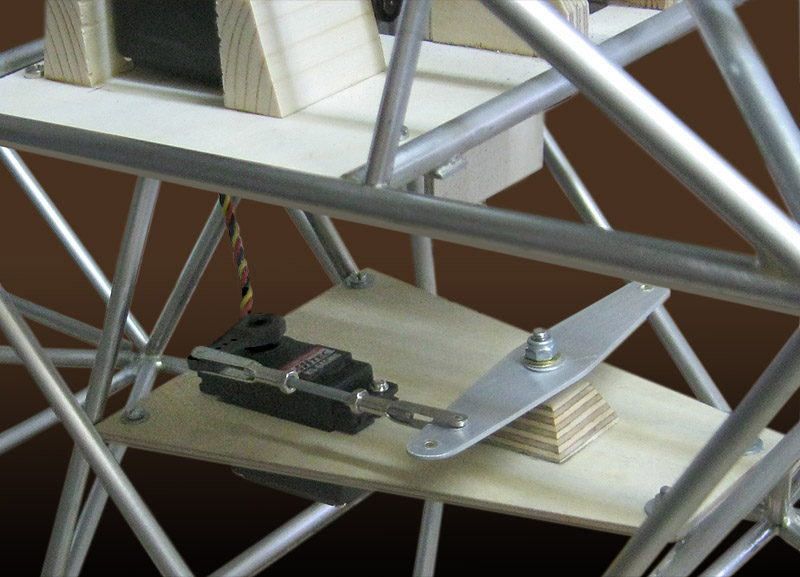

| Wippe für die Seilzüge des Seitenruders | ||
 |

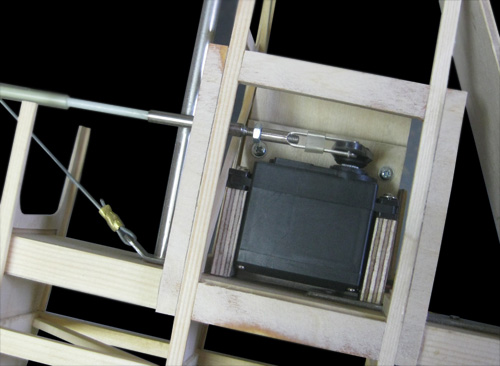

Servo Querruder Das Servo befindet sich im Wurzelbereich der Tragfläche ( Ansicht von unten). Es sitzt wegen einbautechnischer Gründe auf einer gesonderten Trägerplatte, die auf einer Grundplatte verschraubt ist. Die Schubstange ist ein 3mm GFK - Stab, der in einem Kunstoffrohr geführt wird. Sie betätigt die Umlenkwippe für die Seilanlenkung des Querruders. Siehe nächstes Bild. |
|
 |
||

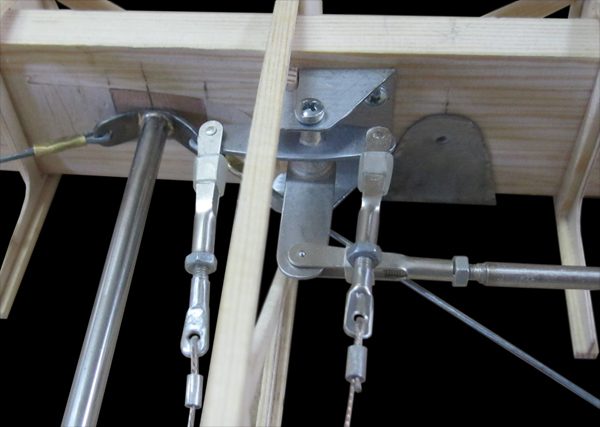

| Wippe für die Seilzüge des Querruders | ||
  |
||
|

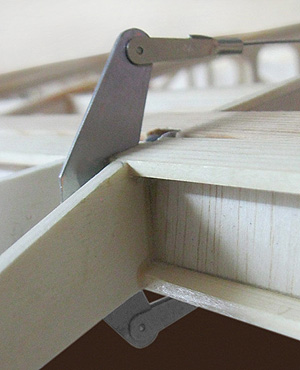

Ruderhorn des Querruders

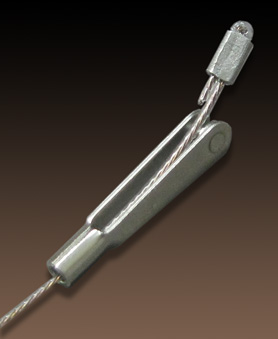

Das Seil ist mit einer Talurit - Klemme versehen. |
||
|
|
