| Reiseflugzeug von 1932 |
 |
|
|
Konstruktion: Groupe Potez Modellkonstruktion: M. Ohlwein Maßstab 1:3 Spannweite: 3,33 m Gewicht: 20.000 g Profil: NACA 2412 / Eigenes mit gerader Unterseite (Tip) |
|
|
|
|
||
| Reiseflugzeug von 1932 |
|
|
|
Konstruktion: Groupe Potez Modellkonstruktion: M. Ohlwein Maßstab 1:3 Spannweite: 3,33 m Gewicht: 20.000 g Profil: NACA 2412 / Eigenes mit gerader Unterseite (Tip) |
|
|
|

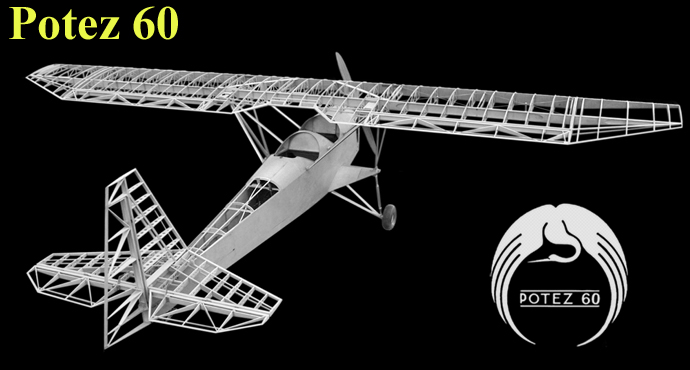

Der Bau dieses
außergewöhnlichen Modells war schon eine echte Herausforderung. |
Das Modell findet viel
Beachtung; gibt es doch diverse Scale - Details zu entdecken. In der Luft
gibt es durch seine gediegene Streben- und Fahrwerkskonfiguration
einen "urigen" Vogel ab. Der Sternmotor verleiht ihm ein
markantes Gesicht. |
| Bauteil | Beschreibung / Bauweise | Material |
| Rumpf | Separat erstellte Seitenteile. Durch Spanten und Streben im Leitwerksträger verbunden. | Flugzeugsperrholz, Gurte Kiefer. |
| Flächen | Aufbau auf ebener Unterlage, Schränkung von -2° an den äußeren, abnehmbaren Trapezen. | Rippen:
Sperrholz, Kiefer Holme: Kiefer |
| Leitwerke | Gedämpft, Höhenruder einteilig mit Spaltscharnier. | Pappelsperrholz, Balsa, Kiefer. |
| Steuerung | Seite und Höhe (2 Servos) durch Seilzug, Querruder direkt durch Gestänge (2 Servos in der Fläche). | Kunststoffumzogene Stahllitze |
| Außenhaut | Sperrholz | 0,8 / 0,6 / 0,4mm |
| Bespannung | Komplette Bespannung des Modells, mit Zackenband appliziert. Aufgezogen und versiegelt mit Spannlack. | Schrumpffähiges, offenes Polyestergewebe |
| Lackierung | Zweifarbig, seidenmatt nach Vorbild | Schnellschliffgrund, Filler, Kunstharzlack. |
| Fahrwerk | Profilrohre, hart gelötet, silber lackiert. | Edelstahl |
| Streben | Profilrohre, hart gelötet und vernietet, silber lackiert. | Edelstahl |
| Stoßdämpfer | Feder / Öldruckdämpfung | Stahl und Silberstahl |
| Motor | 2-Takt Benziner 78cm³ (Moki 75 HD) mit Ansaugung und Schalldämpfer im Rumpf. Propeller: 26x10 | - |
